PIEZAS CON CIRCUNFERENCIAS EN PERSPECTIVA ISOMÉTRICA Y CABALLERA

Jueves 2 de abril 2020

Hoy vamos a dibujar circunferencias en caballera  e isométrica .Los contenidos son comunes para 1º y 2º bachillerato.

Repasamos cómo se dibuja una circunferencia en perspectiva isométrica

Vamos a ver como se representa una  circunferencia en perspectiva caballera.

1.Circunferencias en los planos.

2.Circunferencias en un cubo representado en caballera.

Vamos a ver un ejercicio  de  piezas con circunferencias en caballera

Nivel básico 1º bachillerato



Nivel avanzado 2º bachillerato

Ejercicio de pieza con circunferencias en isométrica

Como ejercicio práctico  se dibujarán las siguientes piezas

1 .Nivel inicial isométrica ( 1º bachillerato)

Dibujar el cilindro de altura 8 cm y diámetro circunferencia 6 cm,

1.Se dibujan los ejes.

2.Se dibuja la caja isométrica de altura 8 cm y base 6 cm.

3.Se trazan los óvalos isométricos de la base y parte superior del cilindro .

4.Por último se trazan paralelas al eje Z en el extremo de los óvalos.



Dibujar también este pieza .Hay que trazar dos óvalos paralelos  ,Uno de 6 cm de diámetro y otro 4 cm, ( Se puede ver en el vídeo de la pieza para 2º -nivel avanzado- cómo se hace un orificio dentro de otro)

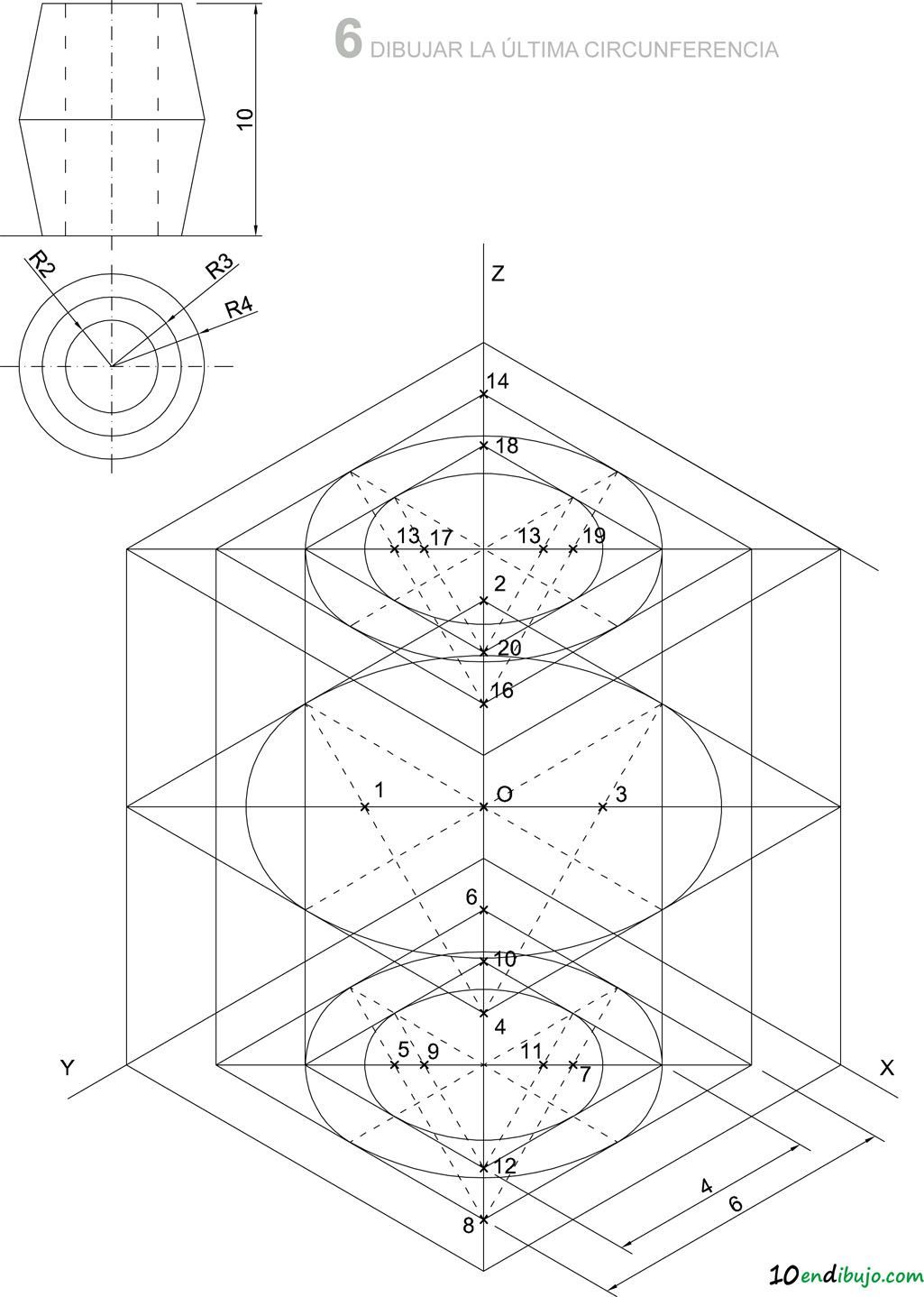

 2. Nivel avanzado ( 2º bachillerato)



Consultar en este enlace como hacer esta misma pieza en caballera

https://www.10endibujo.com/la-circunferencia-en-perspectiva-caballera/

Realizar esta pieza tomar las medidas en el dibujo  ( enviaré el modelo por papas )
